在碾磨机械制造领域，辊套作为核心部件，广泛应用于矿山、水泥、冶金、电力等行业，用于碾磨矿石、煤粉、水泥熟料等物料。由于辊套的工作环境恶劣，对其进行质量检测和磨损分析，可以便于及时发现问题，优化修复工艺，延长辊套的使用寿命，降低生产成本。因此，越来越多的企业开始采用先进的三维扫描技术来替代传统的手动检测方法。
行业需求与挑战

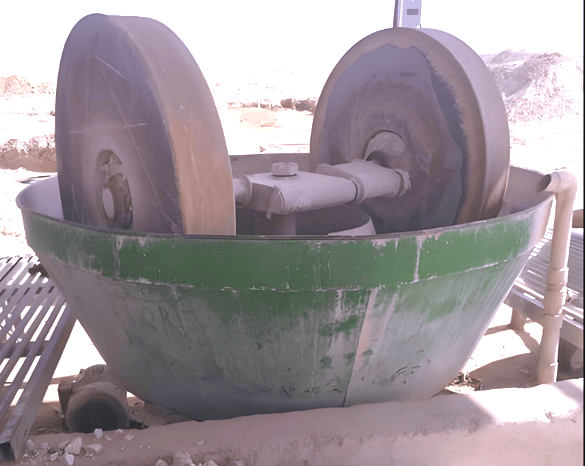

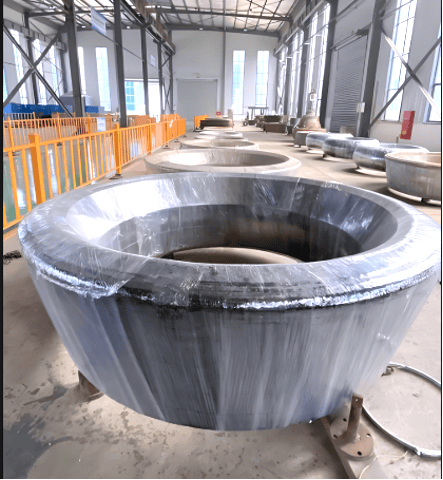

碾磨机辊套通常安装在碾磨机的辊子上，直接与物料接触，承受较大的摩擦力、冲击力和磨损。企业通常需要对新加工的辊套进行质量检测，同时对使用后的辊套进行磨损分析，以便通过堆焊返修实现再利用。
由于辊套体积庞大、笨重且工作环境复杂，检测工作通常需要在生产现场完成。
传统的检测方式——如卡尺、塞尺等工具，不仅效率低，而且精度难以保证，特别是在返修环节，检测手段的粗糙导致堆焊量难以精确控制，后续加工时间长，成本居高不下。
传统测量方式的弊端:
1. 效率低下:手动测量耗时耗力，无法快速完成大批量检测。
2. 精度不足:传统工具难以捕捉复杂曲面的细节，检测结果误差较大。
3. 检测范围有限:只能对部分关键尺寸进行测量，无法全面评估零件状态。
4. 依赖经验:对于磨损分析，主要依赖老师傅的经验判断，缺乏定量数据支持，导致堆焊返修成本高、周期长。
解决方案及优势

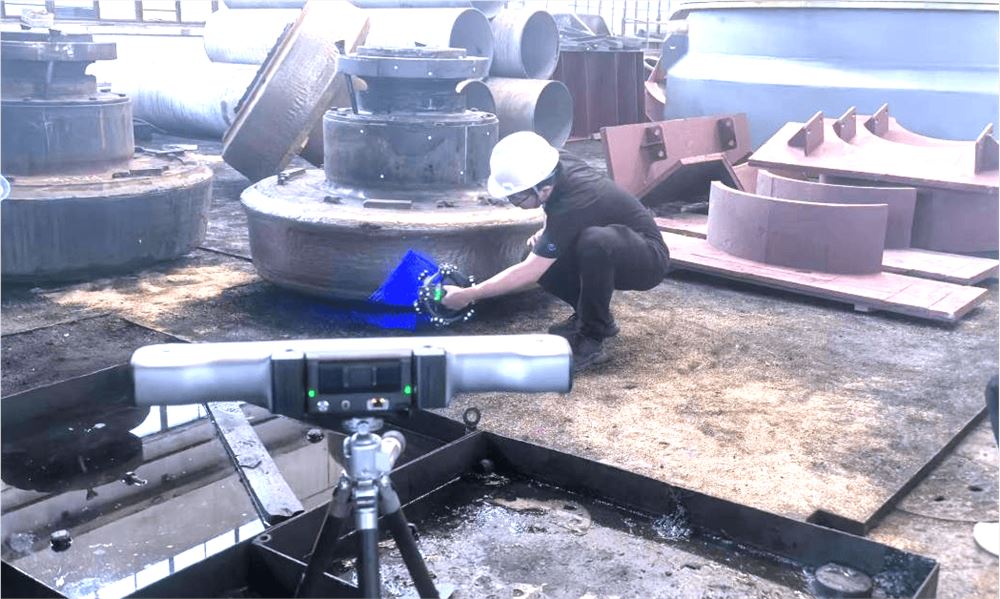

针对上述行业痛点，三维扫描技术提供了一种高效、精准、全面的数字化解决方案。以下为思看科技NimbleTrack智能无线三维扫描系统在碾磨机辊套质检与磨损分析中的应用示例:
扫描结果及分析:从质检到磨损分析
01质量检测

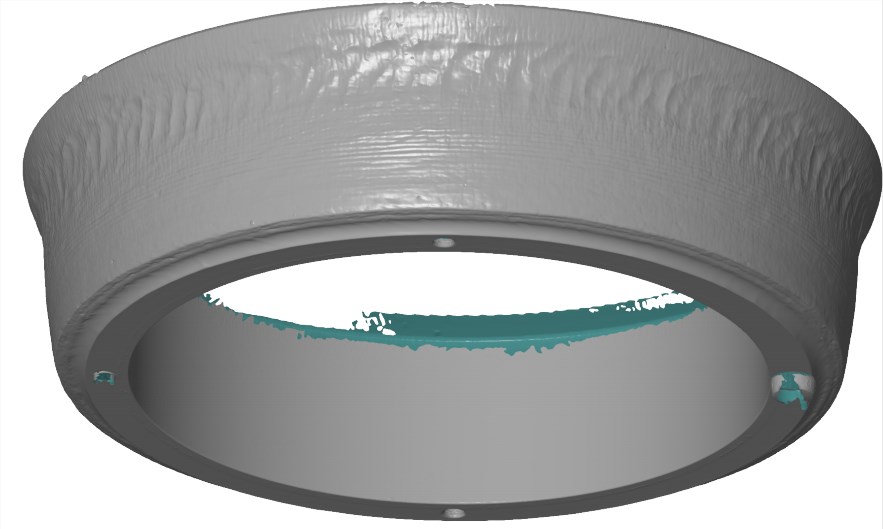

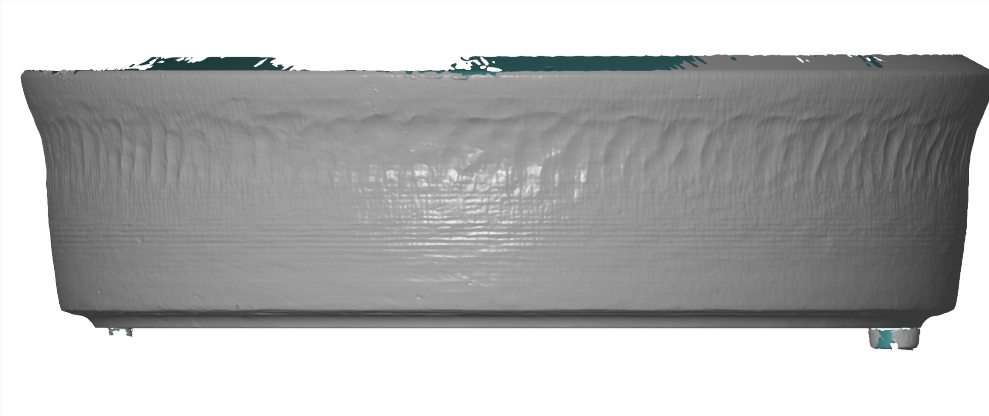

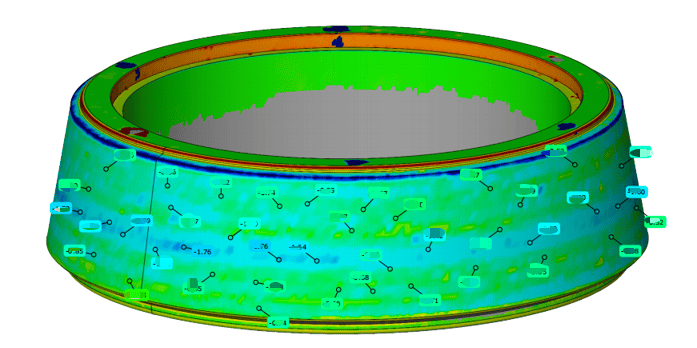

NimbleTrack快速获取高精度三维数据模型，结合理论模型进行拟合对比，生成色差图，直观展示辊套尺寸偏差和表面缺陷，便于快速识别问题，确保产品质量符合标准。
02磨损分析-截面直径
针对使用后的辊套，三维扫描仪可以基于端面数据创建平面，按指定间距截取数据并拟合圆，输出截面直径，从而精准评估辊套的磨损程度，为堆焊返修提供数据支持，避免过度堆焊或修复不足。
03磨损分析-剖面分析
将扫描数据与理论模型进行拟合对比，沿轴线方向创建剖面，分析工作面磨损量。通过定量化的磨损分析，企业可以更科学地制定返修方案，减少堆焊量，降低成本。
方案优势

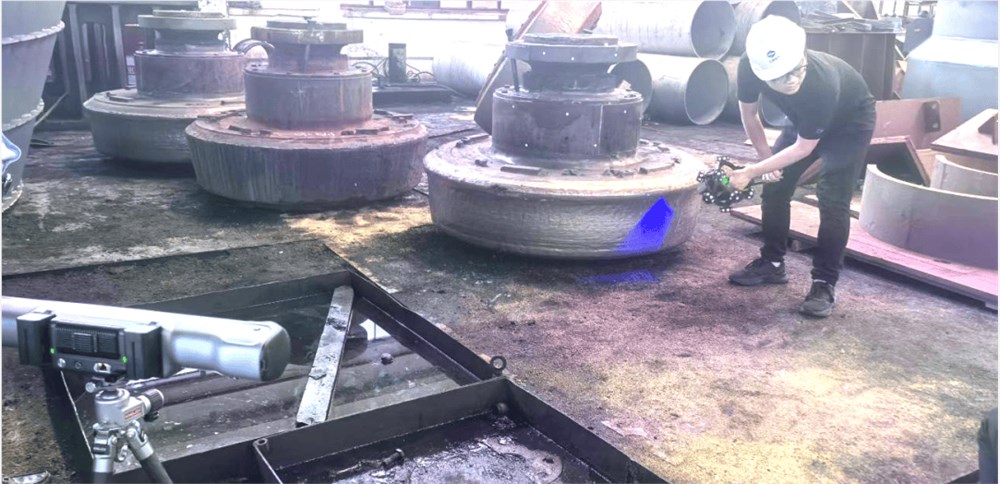

1. 灵活便携:NimbleTrack的灵活性、便携性与全无线设计，使得现场检测变得轻松高效，扫描过程无需贴标记点，无需移动笨重的辊套，检测时间从几小时缩短至几分钟，显著提升了检测效率。
2. 高精度:精度可达0.025mm，能够精准捕捉复杂曲面的细节，确保检测结果的可靠性。
3. 全面分析:通过色差图、剖面图等直观展示零件状态，支持定量化的磨损分析，更加精准地制定堆焊修复方案，优化返修工艺。
项目小结
三维扫描技术的应用，为碾磨机械制造行业提供了一种全新的质检与磨损分析解决方案。不仅解决了传统检测方式的效率低、精度差、依赖经验等问题，还通过数字化手段帮助企业优化生产工艺，降低生产成本。
未来，随着智能制造和数字化转型的深入推进，三维扫描技术将在更多工业场景中发挥重要作用，助力企业实现降本增效，推动行业向智能化、精准化迈进。
